線束的組成及分類
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-02-23
什么是線束?
答:線束是指由銅材沖制而成的接觸件端子（連接器）與電線電纜壓接后，外面再塑壓絕緣體或外加金屬殼體等，以線束捆扎形成連接電路的組件。線束的應用范圍?

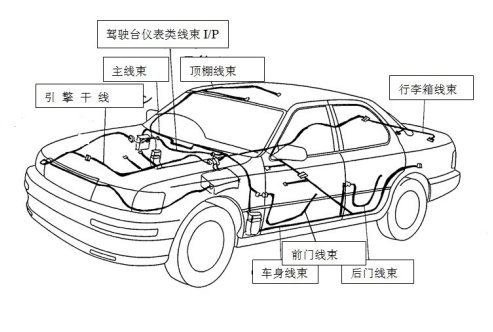

答:線束產業鏈包括電線電纜、連接器、加工設備、線束制造和下游應用產業，線束應用非常廣泛，可用在汽車、家用電器、計算機和通訊設備、各種電子儀器儀表等方面。線束的分類：
左前門線束 Front Left Door harness右前門線束 Front Right Door harness
后門線束 REAR Door harness
頂棚線束 ROOF harness
后背門線束 ( 行李箱線束 ) TRUNK Door harness
天線線束 Antenna cable
前保險杠線束 Front bumper harness
后保險杠線束 REAR bumper harness
正極電纜 Positive cable
負極電纜 Negative cable
線束的組成：

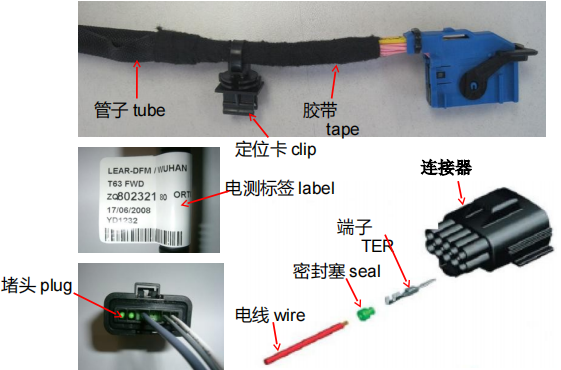

線束主要由電線+連接器+端子、堵頭+膠帶組成
一、線束連接器種類繁多，根據不同的要求，可分為防水和不防水兩大類。
連接器要通過對接鎖止來實現其功能。與連接器相關的材料有鎖止片、蓋子、定位夾、扎帶等。

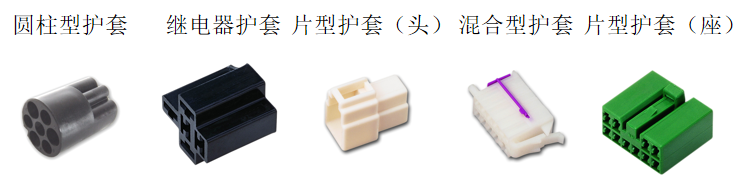

護套是指由塑料注塑而成的連接器，起到保護連接點和連接各種用電器作用。

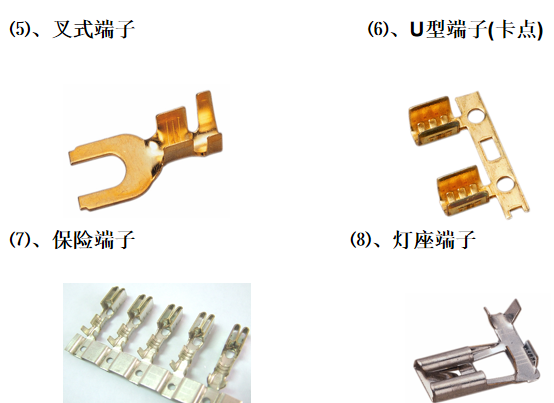

二、端子按照不同用途可以分成以下幾種
注意事項：
端子在插入作業時，上下移動端子插入護套，如果用的力量過大端子會造成如下圖所示的向上、向下彎曲。
這樣的端子電線絕對禁止使用或返修：
⑴、在端子彎曲的狀態下組裝護套，則和對手端子不能嵌合。
⑵、修復后的端子即使前端沒有折斷，也是非常脆弱，以后也會折斷。
三、膠帶根據耐溫等級不一樣，可以分 T2，T3，T4 的溫度等級。
根據膠帶的材質有 PVC 、棉質、聚酯、紙膠帶等；膠帶規格有 9mm 、 15mm 、 19mm 等；
膠帶顏色眾多，有黑色、白色、綠色、紅色、黃色。
彩色膠帶一般用做標識。紙膠帶一般用于回折支路和包扎。防水膠帶用于粘貼鉸接點和特殊所用。
